XLR- oder DMX-Kabel – wo liegt der Unterschied?
XLR- und DMX-Kabel sehen auf den ersten Blick oft gleich aus. Besonders bei dreipoligen Steckern besteht Verwechslungsgefahr. Trotzdem sind beide Kabel für unterschiedliche Aufgaben vorgesehen.
Was ist ein XLR-Kabel?
Die Bezeichnung XLR beschreibt zunächst die Bauform des Steckers. Im Veranstaltungsbereich werden dreipolige XLR-Kabel hauptsächlich zur Übertragung von Audiosignalen verwendet.
Typische Einsatzbereiche:
- Mikrofone
- Mischpulte und DJ-Controller
- Aktivlautsprecher
- Funkmikrofon-Empfänger
- weitere Audiogeräte
Diese Kabel werden häufig als Mikrofonkabel, Audiokabel oder XLR-Audiokabel bezeichnet.
Was ist ein DMX-Kabel?
Ein DMX-Kabel überträgt digitale Steuersignale zwischen einem Lichtcontroller und den angeschlossenen Geräten. Es ist speziell für die DMX512-Datenübertragung ausgelegt und besitzt in der Regel einen Wellenwiderstand von 110 bis 120 Ohm.
Typische Einsatzbereiche:
- Moving Heads
- LED-Scheinwerfer und LED-Bars
- Stroboskope
- Derby- und Strahleneffekte
- Nebelmaschinen und Hazer
- weitere DMX-steuerbare Effektgeräte
DMX-Kabel sind mit dreipoligen oder fünfpoligen XLR-Steckern erhältlich.
Die wichtigsten Unterschiede
| XLR-Audiokabel | DMX-Kabel |
|---|---|
| Überträgt hauptsächlich Audiosignale | Überträgt digitale DMX-Steuersignale |
| Meist dreipoliger XLR-Stecker | Drei- oder fünfpoliger XLR-Stecker |
| Für Mikrofone und Audiogeräte | Für Licht- und Effekttechnik |
| Kein festgelegter DMX-Wellenwiderstand | 110 bis 120 Ohm |
| Häufig mit „Microphone“ oder „Audio“ beschriftet | Häufig mit „DMX“, „DMX512“ oder „110/120 Ohm“ beschriftet |
Wie erkennt man den Unterschied?
Bei einem dreipoligen Stecker lässt sich der Kabeltyp nicht zuverlässig an der Form erkennen. Entscheidend ist die Beschriftung auf dem Kabelmantel oder der Verpackung.

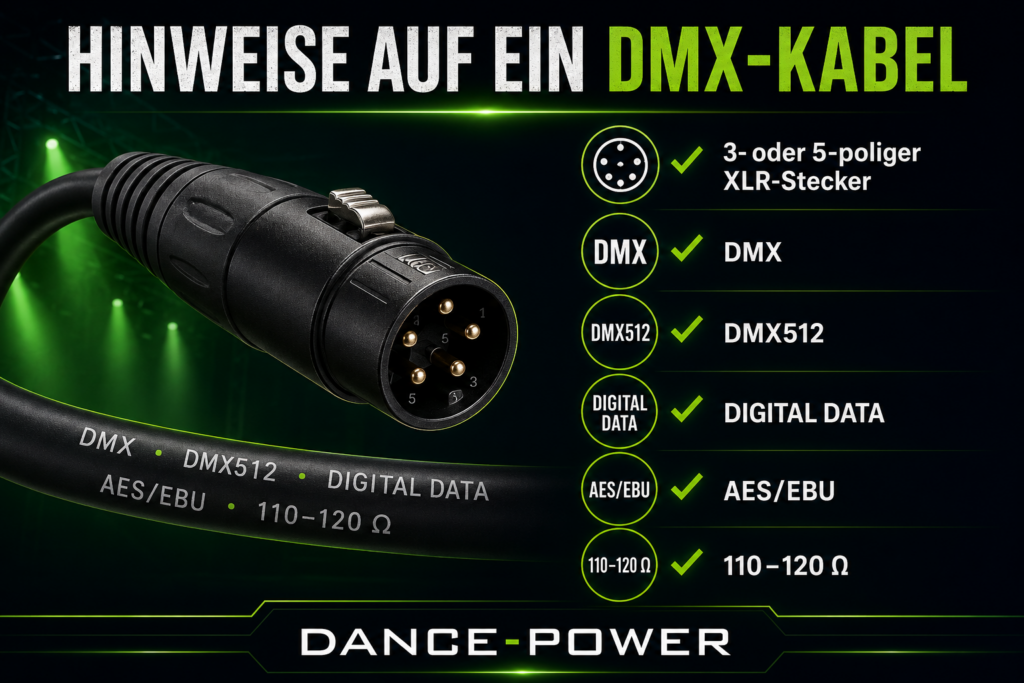

Hinweise auf ein DMX-Kabel:

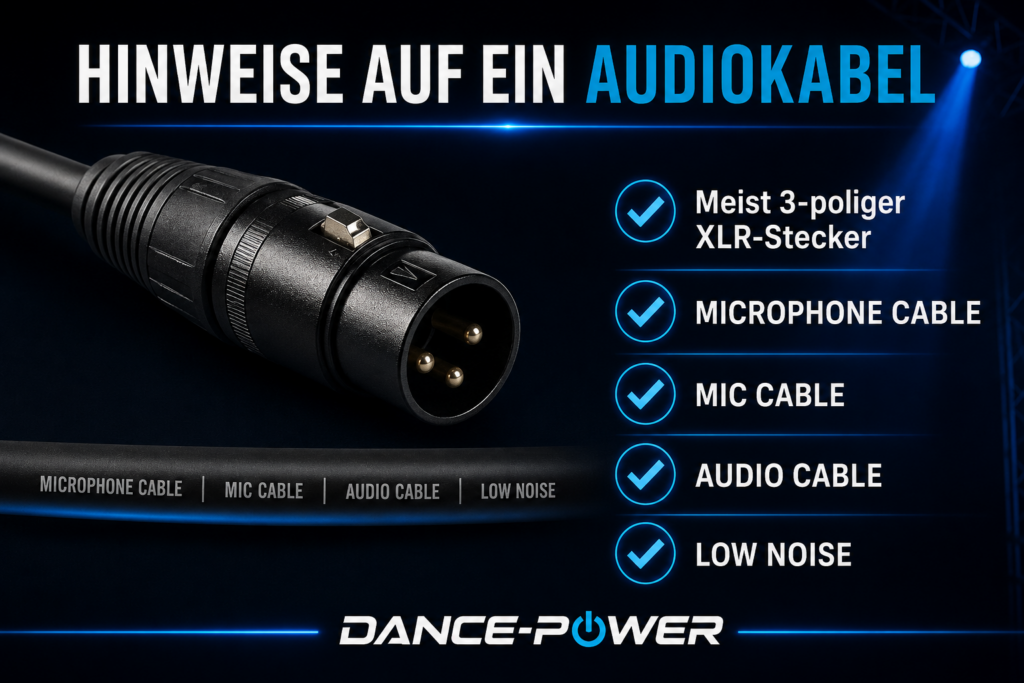

Hinweise auf ein Audiokabel:
Ein fünfpoliger XLR-Stecker wird im Veranstaltungsbereich meistens für DMX verwendet. Bei dreipoligen Steckern kann es sich dagegen sowohl um ein Audio- als auch um ein DMX-Kabel handeln.
Kann man ein Audiokabel für DMX verwenden?
Bei kurzen Kabelwegen und wenigen Geräten kann ein normales Mikrofonkabel gelegentlich funktionieren. Es entspricht jedoch nicht den elektrischen Anforderungen einer zuverlässigen DMX-Datenleitung.
Besonders bei längeren Leitungen oder vielen angeschlossenen Geräten können folgende Probleme auftreten:
- unkontrolliertes Flackern
- falsche Farben oder Bewegungen
- verzögerte Reaktionen
- Aussetzer einzelner Geräte
- vollständiger Verlust des DMX-Signals
Für eine sichere und störungsfreie Lichtsteuerung sollte deshalb immer ein echtes DMX-Kabel mit 110 bis 120 Ohm verwendet werden.

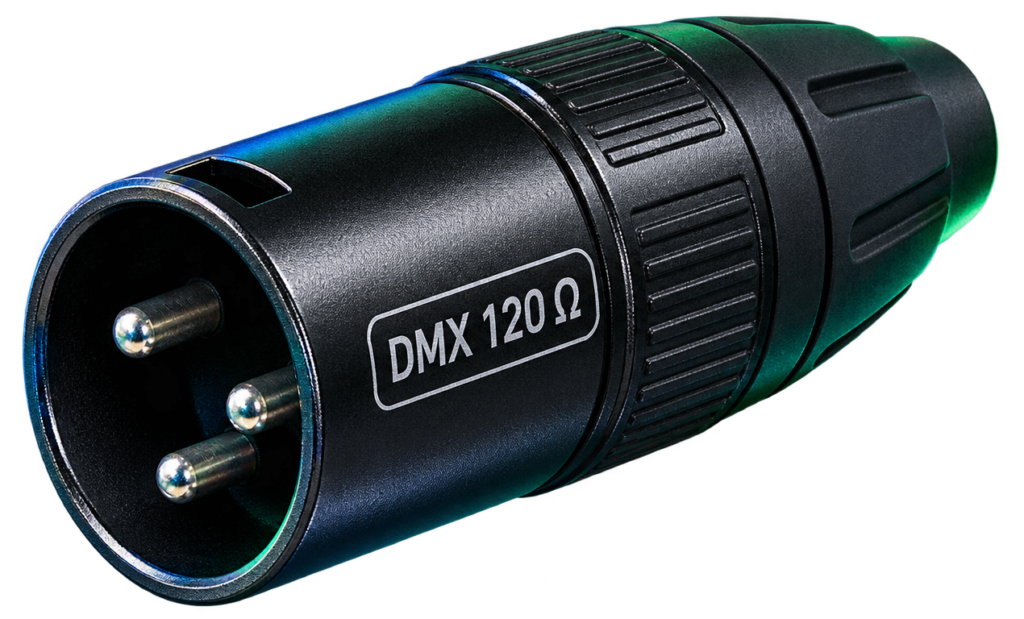

Wann benötigt man einen DMX-Terminator?
Am Ausgang des letzten Gerätes einer längeren DMX-Kette sollte ein 120-Ohm-DMX-Terminator eingesetzt werden. Er verhindert Signalreflexionen und kann dadurch Störungen, Flackern und unkontrollierte Gerätebewegungen reduzieren.
Praxistipp von Dance-Power
Damit beim Aufbau keine Kabel verwechselt werden, können sie zusätzlich mit farbigem Klettband, Kabelmarkierungen oder Schrumpfschlauch gekennzeichnet werden:
- Blau: DMX-Kabel
- Rot: Audiokabel
- Gelb: Stromkabel
So lässt sich bereits beim Ausladen und Verkabeln schnell erkennen, welches Kabel für welchen Zweck bestimmt ist.
Kurz zusammengefasst
Für Mikrofone, Mischpulte und Lautsprecher werden XLR-Audiokabel verwendet. Für Moving Heads, LED-Scheinwerfer, Stroboskope und andere steuerbare Effektgeräte gehören echte DMX-Kabel zum Einsatz.
Auch wenn die Stecker gleich aussehen: Der Kabelaufbau und der vorgesehene Einsatzbereich sind unterschiedlich. Die richtige Kabelwahl sorgt für eine zuverlässige Ton- und Lichttechnik und vermeidet unnötige Störungen während einer Veranstaltung.
